| توصيل مواسير الـ HDPE |
| |
| |
| |
| |

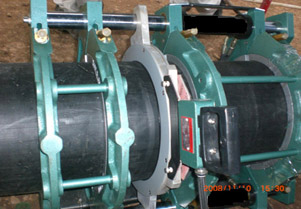

التوصيل باللحام بالانصهار الحراري: |
| |
 |
تستخدم طريقة اللحام بالانصهار الحراري عادة للمواسير أقطار اكبر من 90 ملم وتتميز هذه الطريقة بالبساطة والكفاءة
1. خطوات اللحام بالانصهار الحراري :-
- نظف نهاية الماسورة التي سيتم لحامها .
- ثبت بإحكام نهايتي المواسير في ماكينة اللحام .
- استخدم الماكينة في تسوية قطع نهاية الماسورة آليا.
- ارفع أداة تسوية السطح وتأكد من أن القطع عمودي على محور الماسورة .
- بعد مواجهة نهايتي المواسير ادخل السخان عند درجة حرارة 205 درجة مع ضغط نهاية المواسير على سطح السخان المعدني.
- بعد إنهاء عملية التسخين ارفع السخان بسرعة.
- اضغط النهايتين للمواسير معا تحت ضغط.
|
|
|
2. التوصيل بالانصهار الكهربي:-
|
 |
يتم التوصيل بهذه الطريقة باستخدام وصلات بولي اثيلين بداخلها ملف كهربائي ويتم اللحام بتمرير تيار كهربي بالملف الموجود بالوصلة ويقوم الملف بالعمل كمقاومة تؤدي إلي تولد الحرارة التي تصهر السطح الداخلي للوصلة مع السطح الخارجي للماسورة وينتج عنها وصلة محكمة. |
| |
 |

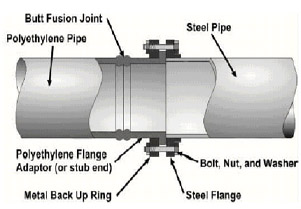

3. التوصيل بالفلانشات:-
- ممكن توصيل المواسير البولي اثيلين باستخدام بالفلانشات وهذا في حالة ما إذا كان الخط سيتم عمل صيانة به ويحتاج الأمر أحيانا إلي الفك والتركيب.
- وفي هذا النوع من التوصيل يتم لحام فلانشة بولي اثيلين باللحام الحراري بنهاية الماسورة .
- كما يمكن استخدام التوصيل بالفلانشات لتوصيل المواسير البولي اثيلين مع المواسير الأخرى
|
| |
|
| اختبارات خطوط المواسير بالموقع |
| |
| يجري اختبار ضغط الماء علي خطوط المواسير الـ PVC-U والـ HDPE للمياه وللصرف الصحي ووصلاتها للمياه والصرف بهدف الاطمئنان على سلامة التركيب لهذه الخطوط وعدم ظهور تسرب منها وذلك قبل تشغيلها و يجرى الاختبار علي الوجه الأتي:- |
| |
| أولا:- مواسير مياه الشرب والصرف الصحي ذات الضغوط :- |
|
| |
- يتم المرور علي جزء من الخط المراد اختباره والذي لا يزيد طوله علي 500 متر وفي الحالات الضرورية 1000متر كحد أقصى أو بأطوال محددة بين غرفتي الصمامات.
- يتم تركيب مصدات الاختبار في أول و نهاية الجزء المراد اختباره
- يجب تركيب محبس لتصريف الهواء في اعلي نقطة في الخط قبل البدء في تعريض الخط لضغط الاختبار.
- يجب أن تكون جميع الكتل الخرسانية (Thrust Plock ) الموجودة بمسار خط المواسير قد تم صبها قبل الاختبار بفترة كافية لضمان تصلدها.
- يتم الردم في جزء حول المواسير حتى لا تتحرك من مكانها أثناء الاختبار مع ضرورة ترك أماكن الوصلات مكشوفة .
- يتم فتح محابس تصريف الهواء ثم يبدأ في ملء الخط بالمياه النظيفة بدون ضغط بمعدل مناسب يعادل معدل خروج الهواء لحين التأكد من تمام خروج الهواء وذلك بتدفق المياه من محابس تصريف الهواء ثم تقفل هذه المحابس.
- بعد ضمان ملأ الخط بالمياه وضمان خروج الهواء يتم المرور علي مسار الخط وملاحظة جميع توصيلات المواسير (الرؤوس – الفلانشات ) المكشوفة والتأكد من عدم تسرب المياه منها.
- يستكمل ملأ الجزء المراد اختباره لاستعراض ما يظهر من رشح أو تسرب من المواسير ووصلاتها وذلك بعد التخلص من الهواء الذي يكون قد تجمع في الخط ثم يتم توصيل مضخة الاختبار اللازمة مع تركيب مانومتر معاير لقياس الضغط .
- يتم ضغط المياه في الخط تدريجيا من اقل منسوب إلى اعلي منسوب إن أمكن ذلك حتى يصل الضغط إلى مرة ونصف ضغط التشغيل للخط طبقا للتصميم.
- يستمر الضغط المائي محافظا عليه بقيمته القصوى في الخط وبعد ثباته يستمر الضغط لمدة لا تقل عن 30 دقيقة ويجب ألا يظهر رشح أو تسرب خلال هذه المدة.
- إذا لوحظ تسرب مياه من أي وصلة أو حدث انخفاض في الضغط اكثر من المسموح به يلزم الكشف علي أسباب العيوب في الخط ومعالجتها ثم يتم إعادة الاختبار مرة أخري حتى ينجح الاختبار.
- بعد نجاح اختبارات الخط تجري أعمال الوقاية الخارجية لرؤوس المواسير والقطع الخاصة والمحابس.
|
| ثانيا: اختبار مواسير الصرف بالانحدار |
| |
- يجري اختبار المواسير الـ PVC-U والـ HDPE للصرف الصحي لكل فرع بين مطبقين وذلك بملئ الفرع بالماء النظيف عن طريق تركيب قمع بقطر علوي يساوي قطر الماسورة المراد اختبارها ويثبت عن طريق ماسورة وكوع في النهاية العليا للفرع وبارتفاع 5 متر فوق الراسم العلوي للماسورة مع ضرورة عمل منفذ لخروج الهواء.
- أما في حالة الأعماق الصغيرة فيمكن استخدام مضخة لتحقيق ضغط داخلي مقداره نصف جوي وقياسه باستخدام مانومتر
- يتم تركيب سدادات قرصية في النهاية السفلي للفرع ثم يشاهد منسوب المياه في القمع خلال مده 15 دقيقة و يجب لا ينخفض منسوب الماء بالقمع بما يزيد علي 1:20000 من طول الفرع الجاري اختباره خلال المدة الموضحة بعالية
- في حالة نقص المياه بالقمع أثناء فترة الاختبار يتم الكشف علي مسار الفرع للتأكد من سلامة الماسورة والكشف عن تسرب المياه بالوصلات ثم يتم معالجتها بإصلاح هذه الوصلات أو تغيير المواسير المعيبة ثم يعاد إجراء الاختبار مرة أخرى للتأكد من نجاحه.
|
